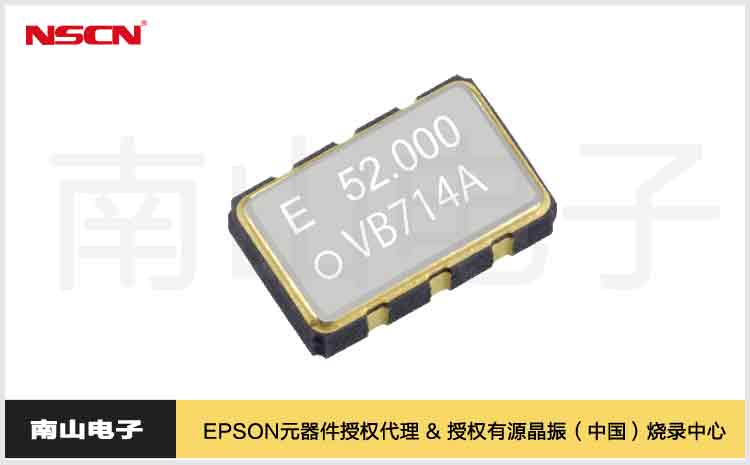

VCXO是電子組件，通常用于RF設計的許多領域。可以從許多晶體諧振器和晶體振蕩器制造商那里購買壓控晶體振蕩器的小模塊，通常范圍很廣。大多數供應商也可以制造定制設計。在整個電子設備的制造過程中，這些VCXO模塊可被視為普通的電子組件，使其易于操作。 而且，VCXO廣泛可用，并且大多數是低成本的電子組件，同時仍在各種電子設計中提供出色的性能。

 我們在選購貼片壓控晶振VCXO時，通常需要考慮以下參數：

頻率：

對于高于1.0MHz的頻率，通常以MHz為單位，低于此頻率則以kHz為單位。還需要將其指定為正確的小數位數，以使制造商能夠確定所需的所需頻率。有關正確的數字，請參考制造商的詳細信息-通常為六或七個有效數字。

頻率穩定性：

即使VCXO可變，仍需要指定基本頻率穩定性。通常，這是在20°C的室溫下完成的，并且將電壓控制點設置為其中心值。在整個工作溫度范圍內運行時都具有頻率穩定性。該值以百萬分之一（ppm）為單位指定。標準穩定性規格通常為±25ppm，±50ppm和±100ppm。

輸出：

VCXO是許多應用程序所必需的。有些可用于驅動不同形式的邏輯，而其他一些則可用于模擬應用。輸出要求是整個規范的重要組成部分。

工作溫度范圍：

大多數壓控晶體振蕩器的工作溫度范圍均在其范圍內。因此，有必要指定VCXO的范圍。主要有三個范圍：

0-70°C-通常稱為商業溫度范圍。它通常在辦公室或實驗室環境中令人滿意。

-10-+ 70°C-溫度范圍可能會更大波動的工業范圍。

-40-+ 85°C-接近軍事范圍（通常為-40至+ 125°C），在需要大得多的溫度范圍時需要使用。例如，可在外部使用的設備。

應當記住，一件設備內的溫度通常會升高，這意味著設備內的電子組件將在高于外部環境溫度的條件下工作。在電子設計階段必須考慮到這一點，以確保選擇具有合適工作溫度范圍的VCXO。

偏差或可拉性：

VCXO的偏差或可拉性是可以拉動或修整VCXO的頻率范圍，通常在可接受的輸入控制電壓范圍內給出。

對于給定電壓，VCXO偏差以百萬分之一（PPM）的形式指定。不出所料，較大的偏差值會提供較大的調諧范圍，但是VCXO的偏差水平較小，會提供更高的穩定性和更低的相位噪聲。

根據一般經驗，優秀不要指定比需要更大的偏差范圍。這是因為具有較大偏差范圍的VCXO隨溫度和時間的變化會變得不穩定，優秀留出一點余量，但不要過多地指定此電子組件。

傳遞函數或斜率極性：

盡管增加輸入控制電壓會增加頻率，這是更正常的做法，但并非總是如此。

選擇這些電子元件時，始終需要檢查斜率的極性：正值表示電壓的正向變化將導致VCXO的頻率升高，而負斜率意味著電壓的負向變化將導致VCXO頻率升高。更高。

電源電壓：

必須指定VCXO的電源電壓，以確保其使用電子設計中可用的電源工作。

此外，還要檢查電源的容差以確保容差沒有不匹配-通常任何穩壓器都能夠提供比VCXO所需的電壓規格更嚴格的電壓，但是在電子設計階段始終值得檢查，因此以后再也不會令人討厭了。

電源電流：

由于多種原因，汲取的電源電流很重要。*一個是確保可用功率，第二個是功耗-電子設計中所有電子組件所需的功率之和將提高設備內的溫度，并可能意味著某種形式的冷卻會降低功耗。需要。電子設計的關鍵部分是檢查所需電流是否可用以及是否在預期的溫度上升范圍內。許多VCXO消耗10至30mA的電流，具體取決于所使用的技術，驅動能力等。

輸出配置和驅動能力：

不同的VCXO具有不同的輸出電路配置。重要的是要檢查輸出是否可以與電子設計的其他元素令人滿意地對接。阻抗，電容容量，阻抗，配置等。

相位噪聲：

信號的相位噪聲水平在許多應用中可能很重要。通常以1 Hz帶寬和給定偏移量相對于載波的dB級來定義。典型規范可以表示為-130dBc / Hz，距載波1kHz偏移。在相位噪聲性能特別重要的地方，可能需要在重要的頻率偏移范圍內繪制相位噪聲圖。

關于相位噪聲的注意事項：

相位噪聲由信號相位中的小的隨機擾動組成，即相位抖動。這些擾動是有效的相位調制，因此會產生噪聲邊帶。這些信號散布在主信號的兩側，可以在頻譜分析儀上繪制為單邊帶相位噪聲。

封裝：

由于壓控晶體振蕩器有多種形式，因此有必要指定封裝，從通孔安裝到SMD表面安裝器件，可能有各種選擇。為了方便起見，包裝通常符合雙列直插式標準或各種常見的表面貼裝技術輪廓，盡管許多包裝都有自己的輪廓。磁帶和卷軸之類的選件通常也可用于使用自動化制造機械進行大規模制造。這些特別適用于這些電子組件的SMD版本。
