你不知道的老式石英晶振的類型和詳細信息

 多年來，已經有許多不同的標準和一般類型的石英晶體及其支架。

顯然，早期的老式石英晶振具有更多的基本支架，它們更大，并且沒有提供現代石英晶體諧振器XTAL性能的能力。通常，它們被用于無線電接收機和發射機的RF設計中。

當今的石英晶體具有蝕刻在實際石英表面上的金屬接觸板-老式石英晶體通常以機械方式固定在兩個精細加工的板之間，這些板通過彈簧或其他提供機械性的方式固定在石英表面上壓力。

同樣，今天的石英晶體也被保存在密封罐中，但是老式的石英晶體密封性差，幾乎沒有密封，甚至沒有密封，充其量是橡膠密封以防止某些化學物質進入。結果，這些較舊的晶體將變得不那么穩定，并且對所有類型的化學物質開放，隨著時間的流逝，這些化學物質會引起相當程度的老化。

可以插入老式石英晶體以及一些現代晶體。早期的設備需要可插拔，以便設備可以根據所需的頻率安裝不同的石英晶體。同樣通過改變晶體，頻率也可以改變。

盡管這些老式的石英晶體諧振器（MHz晶體諧振器）的精度較低，并且性能不如今天獲得的性能好，但是它們仍用于許多需要良好精度或高Q值的電子電路設計中。從無線電和電子設備的早時代開始，已經使用了許多不同類型的石英晶體。

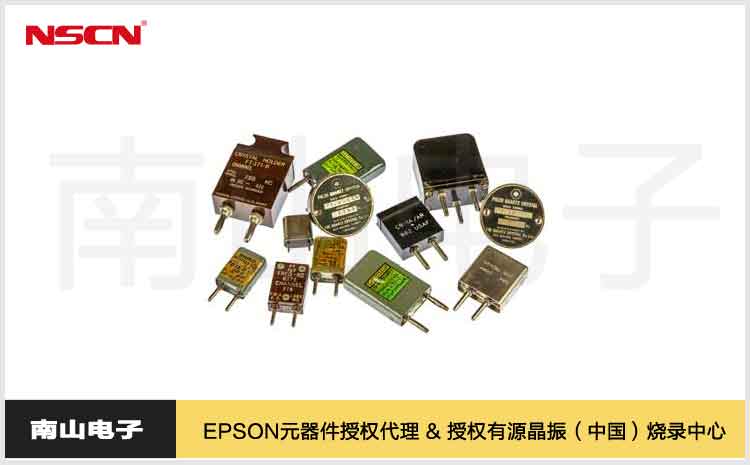

下面給出的詳細信息是針對某些更流行和廣泛使用的老式石英晶體諧振器的。不同類型的產品傾向于在不同的應用程序或國家/地區使用，并且在許多情況下是由不同的制造商生產的。

FT171b晶體的頂部有一個提手，便于拆卸和更換。表格中的尺寸包括手柄，因為它是水晶輪廓的組成部分。FT171b老式石英晶體被用于多種美國軍事無線電應用。值得注意的是，它被用于BC-325，BC-610發射器和SC-669接收器。

FT241石英晶體已在許多美國軍用無線電中使用。它與FT243非常相似，而FT243可能使用更廣泛。

FT243石英晶體已經使用了很多年，今天仍然有很多可用。這種老式石英晶體是由許多不同的公司生產的，初用于美國軍事應用。

由于P5老式石英晶體支架為圓形，因此高度僅顯示為0.55英寸，而厚度和寬度都與它們的直徑相同。與其他形式的晶體支架相比，P5晶體非常不尋常。

多年來，HC6 / U是石英晶體行業的支柱之一。隨著設備隨著晶體管化的發展而變小，石英晶體也需要變小，同時仍能夠插入。HC6/ U晶體類型因此得到了廣泛使用。

D類波長計是一種用于生成精確頻率信號的儀器，還可以用作頻率計或波表以測量頻譜的HF部分中的信號頻率。

該測試儀器用于第二次大戰，其電路設計使用了單個閥（管）和一個包含兩個石英元件的晶體：一個為100kHz，另一個為1MHz，或如石英晶體諧振器本身所說的那樣。 100/1000 Kc / s（是的，實際上是Kc / s，而不是kc / s）。
