石英晶體振蕩器的一種常見設計皮爾斯振蕩器

 石英晶體振蕩器，貼片晶體振蕩器的另一種常見設計是皮爾斯振蕩器。皮爾斯振蕩器的設計與先前的科爾皮茲振蕩器非常相似，非常適合于使用晶體作為其反饋電路的一部分來實現晶體振蕩器電路。

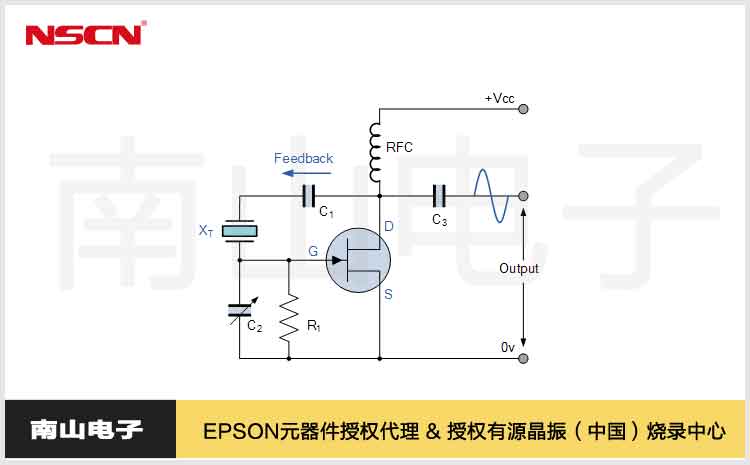

皮爾斯振蕩器主要串聯諧振調諧電路（不同于Colpitts振蕩器的并聯諧振電路），其使用一個JFET其主要放大裝置作為FET的提供非常高的輸入阻抗與經由電容器連接在漏極和柵極之間的晶體C1如如下所示。

皮爾斯晶體振蕩器（晶體振蕩器型號），在這個簡單的電路中，晶體確定振蕩頻率并以其串聯諧振頻率工作，ƒs在輸出和輸入之間提供低阻抗路徑。諧振時有一個180 o的相移，使反饋為正。輸出正弦波的幅度限制為漏極端子的最大電壓范圍。

電阻R1控制反饋和晶體驅動的量，同時射頻扼流圈兩端的電壓RFC在每個周期內反向。大多數數字時鐘，鐘表和計時器使用某種形式的皮爾斯振蕩器，因為它可以使用最少的組件來實現。

除了使用晶體管和FET外，我們還可以通過使用CMOS反相器作為增益元件來創建一個簡單的基本并聯諧振晶體振蕩器，其操作與Pierce振蕩器相似。基本的石英晶體振蕩器由一個反向施密特觸發器邏輯門（例如TTL 74HC19或CMOS 40106、4049類型），一個感應晶體和兩個電容器組成。這兩個電容器決定了晶體負載電容的值。串聯電阻器有助于限制晶體中的驅動電流，并使逆變器輸出與電容器-晶體網絡形成的復數阻抗隔離。
