愛普生差分晶振應用于PAM4調制光模塊中的選型推薦

隨著數據傳輸速率的不斷提升，100Gbps及以上的高速光通信模塊在數據中心和電信網絡中的應用越來越廣泛。PAM4（四階脈沖幅度調制）作為一種高效的調制技術，被廣泛應用于這些高速光模塊中。PAM4調制光模塊產品需要配套低抖動高精度高穩定六腳差分晶振作為電路時鐘使用，愛普生在差分晶振領域無疑具有明顯的性能和價格優勢。

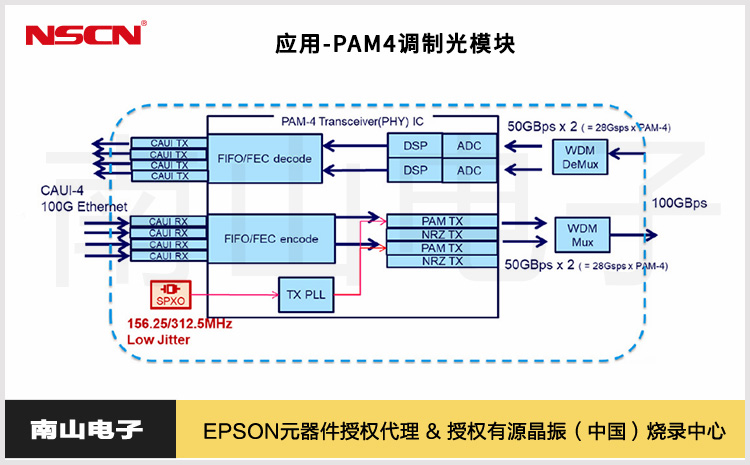

低噪聲SPXO是接收器端眼圖質量所必需的。愛普生低噪聲差分晶振SPXO具有極低相位抖動的，基于石英晶體的壓電效應，通過正反饋機制迅速調整頻率,抖動上限小于50fs，使用在PAM4調制光模塊時，可以明顯提高高速光纖通信系統的傳輸速率和穩定性。

此外，考慮到PAM4光模塊封裝格式的結構尺寸限制，需要設計人員選用小封裝、高性能、低功耗的晶振來滿足需求，在眾多小封裝晶振廠家中，能夠提供高性能產品的廠家并不多，因為晶振輸出的頻率必須達到至少三級時鐘標準，并且是差分信號輸出，同時穩定度要求極高——光模塊是常年不間斷工作。針對這些要求，我們推薦使用愛普生的小封裝SG2520和SG3225系列差分晶振。該系列晶振的RMS jitter可以達到0.6 ps，頻率穩定度最高可達±20ppm，輸出頻率范圍在25MHz到700MHz之間，且支持大部分PAM4光模塊所需的LVPECL格式電平輸出。

典型應用案例型號：
