EPSON/愛普生RTC實時時鐘模塊在安防監控設備領域的應用

今天，基于物聯網設備、計費系統、安全設備和工業系統等依賴準確的時間信息。戶外設備和車輛中的設備必須在極端溫度下準確記錄時間和日期，以確保安全并防止數據篡改。低功耗、穩定頻率且能在寬溫度范圍內工作的設備需求日益增長，同時入侵檢測系統需要低電流消耗。

愛普生，作為的電子元器件制造商，其實時時鐘模塊（RTC）具有備用電池切換、寬溫范圍高精度、低功耗等特點，幫助安防設備更好運行。對于安防設備，不但要保證精準的時間，還需要記錄重點事件。愛普生RTC即使在戶外低溫環境也能保證精準時間。通過江蘇南山電子的窗口，我們再次詳細了解愛普生RTC，并舉例探討EPSON/愛普生RTC實時時鐘模塊在安防監控設備領域的應用。

1、RTC模塊使用案例：在監控攝像頭設備的作用

(1)RTC模塊保持準確的時間RTC模塊在事件發生時提供日期和時間

情況1：

在停電期間，自動電源切換功能RTC模塊監控主電源，當由于停電導致電壓下降時，會自動將電源切換到備用電池RTC模塊以低電流消耗狀態，保持準確的時間；

時間戳功能，RTC模塊可以通過讀取電源切換功能的觸發標志位，來記錄停電的時間。

情況2：

在停電期間，時間戳功能，RTC模塊在備份模式下，可以檢測來自電池供電的傳感器的事件信號，并記錄事件發生的時間。

(2)內置數字溫度補償振蕩器功能(DTCXO)：RTC模塊無論是在酷熱難耐的盛夏當午或是寒風凜冽的冬季夜晚都可以保持準確的時間。

(3)內置數字溫度補償：振蕩器功能(DTCXQ)如果RTC模塊與GPS或時間服務器進行時間同步，即使網絡中斷了很長時間，它仍將保持準確的時間。

2、愛普生RTC推薦應用于安防設備

(1)推薦型號：2021 年 12 月 13 日資訊，精工愛普生公司（EPSON）已開始運送RX8901CE和RX4901CE樣品，這兩款均具有電源切換、時間戳和溫度補償功能的RTC模塊。

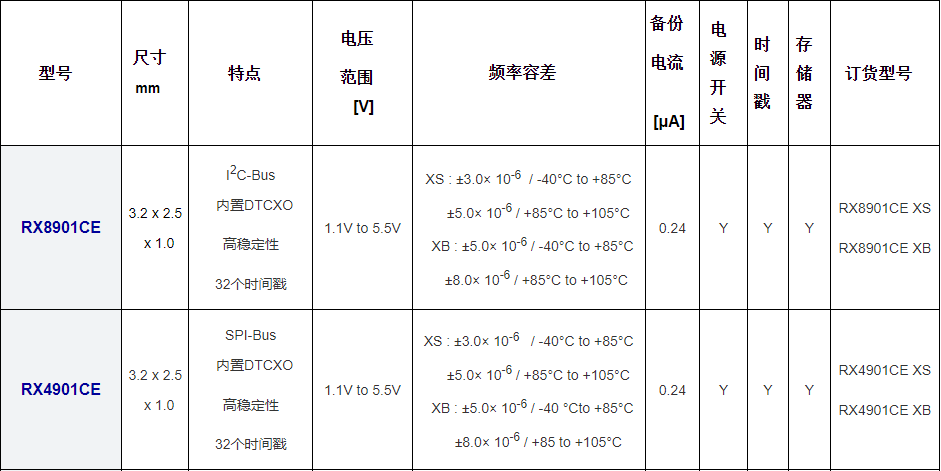

(2)RX8901CE/RX4901CE規格：封裝尺寸為 3.2 x 2.5 x 1.0（*大）mm，是愛普生迄今為止生產的*小RTC模塊。RX8901CE支持I ² C-Bus 接口，而RX4901CE支持SPI-Bus接口。兩者都在電子系統中提供精確的計時，同時滿足小尺寸和低電流消耗的需求。

3、使用RTC模塊的3個理由

(1)減少待機功耗并降低系統功耗

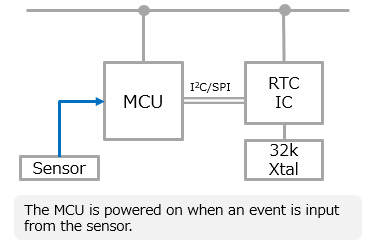

時間戳功能存儲檢測到事件（信號）時的時間信息。 RTC模塊使MCU處于低功耗睡眠狀態，從而降低整個系統的功耗。

(2)電源開關功能，有效利用備用電源

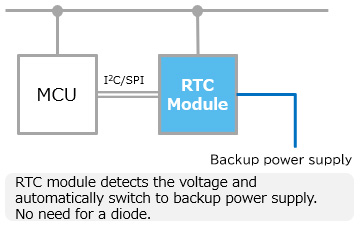

RTC模塊檢測到主電源電壓下降，自動切換到備用電源工作。而MOS開關可抑制漏電流和壓降，與二極管OR電路相比，可實現整個系統的高效電源管理。

(3)溫度變化時提供高精度時間信息

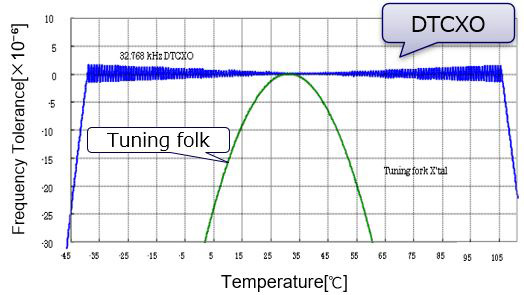

DTCXO（數字溫度補償晶體振蕩器）安裝在 RTC 模塊中。 RTC 模塊提供高達 105°C 的高精度時間信息。

愛普生憑借具有低耗電優勢的音叉型石英晶體振蕩器生產技術及頻率溫度特性的補償電路技術，向市場提供高精度、低耗電的實時時鐘模塊產品,實際應用在工業、消費、車載等領域。此外，我們的產品在出廠前調整頻率精度，在保證了精度的基礎上提供給顧客，所以使用時不需要調節頻率，為顧客提高設計效率和產品品質做出巨大貢獻。

江蘇南山電子是EPSON/愛普生（中國）有限公司授權代理商，歡迎咨詢選購愛普生RTC實時時鐘模塊。如需詳細了解該產品的選項與應用，請聯系我們18251882769（唐經理）或者聯系網站客服。
