RX-8025T設計使用注意事項-愛普生原廠建議

作者：愛普生代理江蘇南山發布時間：2020-10-14分類：選型與應用瀏覽：79次

RX-8025T代理商

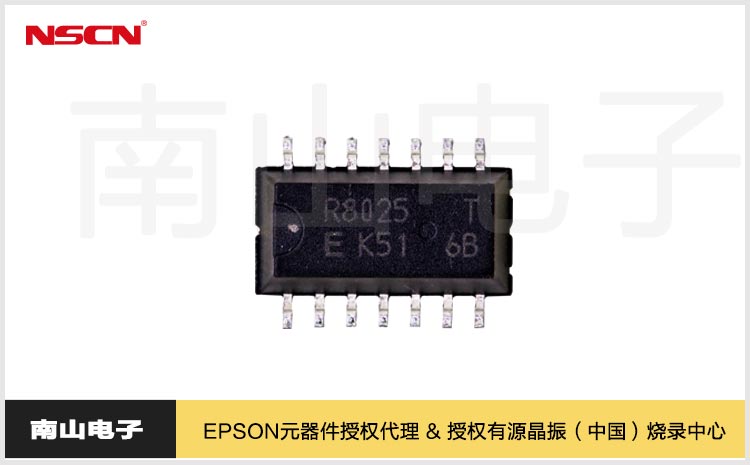

RX-8025T實際上是一款愛普生非標準品實時時鐘模塊，實際上是針對中國智能電網領域的智能電能表開放的定制型號。結果由于其高精度低功耗的的*美表現，獲得市場認可，其它行業也紛紛選用，大獲成功。盡管如此，以發布標準通用型號為目的的愛普生晶振官方網站上仍然沒有RX-8025T的選項資料和規格書下載地址。


需要說明的是RX-8025T長期以來就面臨供不應求的局面，所以我們還是建議新用戶選擇愛普生的官方標準型號，比如RX-8025SA，或者更小尺寸的RX-8025NB

RX-8025T愛普生公司針對中國電網在智能電網領域特殊高標準要求推出的一款高精度，高穩定性實時時鐘芯片。除了智能電網領域外，也可以應用在其他計量儀表領域。更多場合也可以使用RX-8025SA等替代。以下是有愛普生晶振原廠針對電子工程師設計電路時需要注意的幾個問題給與的建議：
A：RX-8025T 的I2C 總線與CPU 之間的接口電路設計，注意電壓匹配。由于一般設計會需要電池作備用電源，因此設計特別注意RX8025T 的電壓要求，參考（4 電氣指標）給出的數據。

B：系統設計時，在I2C 總線上有多個器件的時候，應注意軟件的設計，防止對8025T 的誤操作。

C：時間設定的時候，一定要確保數據的正確性，一般應增加校驗的子程序，例如驗證日期對應的星期數就可以利用上面第8 頁提到的兩個公式。

D：在PCB 設計的時候注意8025T 與CPU 的通訊走線應該越短越好，并且遠離高頻、高電流的信號線。同時旁路電容也應該靠近RX8025T 的電源端。同時增加地線敷銅的面積，以防止干擾的產生。

E：生產測試過程中，對RX-8025T 的焊接應參考焊接溫度曲線。同時避免用超聲波對器件進行清洗操作，防止對內部晶體造成損壞。

F：當使用電池供電的時候，為了延長電池的供電時間，可以關閉FOUT 輸出，改變溫度補償?shù)臅r間間隔（正常供電時用軟件恢復設置）以達到降低功耗的目的。

本文由愛普生實時時鐘芯片/時鐘IC/RTC代理商（證書編號15005）-江蘇南山電子工業有限公司(官方網站www.88cacs.com)整理發布。

歡迎咨詢在線客服索取完整選項資料。或點擊一下連接下載：RX-8025T選型手冊
