常規晶體諧振器 |
|||||||||
| 型號 | 外部尺寸 [mm] |
額定頻率范圍 [MHz] |
頻率公差 (標準) [x10-6] @+25°C |
頻率溫度特征 | 規格書下載（PDF） | ||||
|---|---|---|---|---|---|---|---|---|---|
| 頻率公差 (標準) [x10-6] |
工作溫度 [°C] |
||||||||
| FA1008AN | 1.0x0.8x0.3 | 40 to 100 | ±10 | ±10 | -20 to +75 |  |
|||
| ±15 | -30 to +85 | ||||||||
| ±20 | -40 to +85 | ||||||||
| ±25 | -40 to +105 | ||||||||
| FA1210AN | 1.2x1.0x0.3 | 32 to 100 | ±10 | ±10 | -20 to +75 | |
|||
| ±15 | -30 to +85 | ||||||||
| ±20 | -40 to +85 | ||||||||

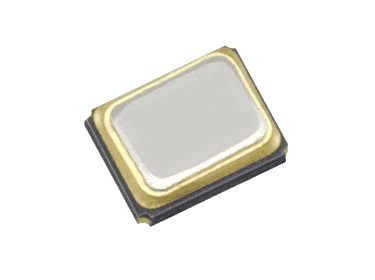

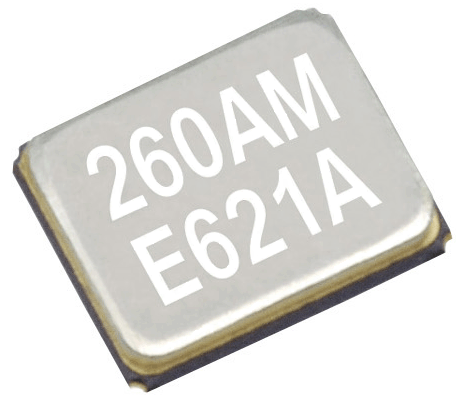

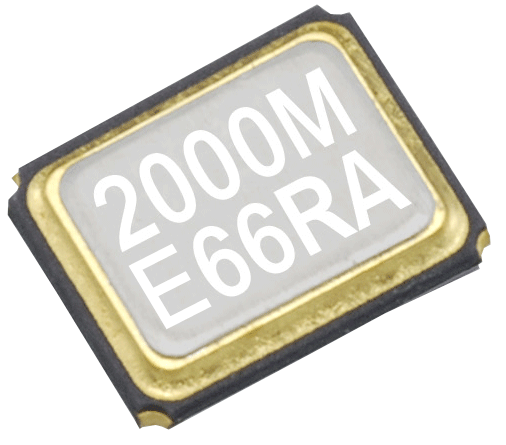

| FA-118T | 1.6x1.2x0.35 | 24 to 54 | ±10 ±30 | ±12 | -20 to +75 | |
|||
| ±17 | -30 to +85 | ||||||||
| ±20 | -40 to +85 | ||||||||
| ±30 | -40 to +105 | ||||||||
| FA-128 | 2.0x1.6x0.5 | 19.2 to 54 | ±10 ±30 | ±12 | -20 to +75 | |
|||
| ±17 | -30 to +85 | ||||||||
| ±20 | -40 to +85 | ||||||||
| ±30 | -40 to +105 | ||||||||
| FA-20H | 2.5x2.0x0.55 | 12 to 54 | ±10 ±30 | ±10 | -20 to +75 | |
|||
| ±30 | -20 to +75 | ||||||||
| TSX-3225 | 3.2x2.5x0.6 | 16 to 48 | ±10 | ±10 | -20 to +75 | |
|||
| FA-238 | 3.2x2.5x0.7 | 16 to 60 | ±50 | ±30 | -20 to +70 | ||||
| FA-238V | 12 to 15.9999 | ±50 | -20 to +75 | ||||||
內置熱敏電阻晶振 |
|||||||||
| 型號 | 外部尺寸 [mm] |
額定頻率范圍 [MHz] |
頻率公差 (標準) [x10-6] @+25°C |
頻率溫度特征 | 規格書下載（PDF） | ||||
|---|---|---|---|---|---|---|---|---|---|
| 頻率公差 (標準) [x10-6] |
工作溫度 [°C] |
||||||||
 FA1612AS |
1.6x1.2x0.65 | 38.4, 52 | ±10 | ±12 | -30 to +85 | |
|||
FA2016AS |
2.0x1.6x0.65 | 38.4 | ±10 | ±12 | -30 to +85 | |
|||
 FA2016AA |
2.0x1.6x0.5 | 19.2 to 54 | ±10 | ±20 | -40 to +85 | |
|||
| ±50 | -40 to +125 | ||||||||
汽車用晶體諧振器 |
|||||||||
型號 |
外部尺寸 [mm] |
額定頻率范圍 [MHz] |
頻率公差 (標準) [x10-6] @+25°C |
頻率溫度特征 | 備注 | 規格書下載（PDF） | |||
|---|---|---|---|---|---|---|---|---|---|
| 頻率公差 (標準) [x10-6] |
工作溫度 [°C] |
||||||||
| FA1612AA | 1.6x1.2x0.35 | 24 to 80 | ±10 | ±20 | -40 to +85 | |
|||
| ±20 | -40 to +105 | ||||||||
| ±50 | -40 to +125 | ||||||||
| FA2016AA | 2.0x1.6x0.5 | 19.2 to 54 | ±10 | ±20 | -40 to +85 | |
|||
| ±50 | -40 to +125 | ||||||||
| FA2016ASA | 2.0x1.6x0.68 | 38.4, 55.2 | ±10 | ±12(38.4 MHz) | -30 to +85 | 熱敏晶振 | |
||
| ±30(38.4 MHz), ±30(55.2 MHz) |
-40 to +105 | ||||||||
| FA-238A | 3.2x2.5x0.7 | 12 to 50 | ±15 to ±50 | ±30 | -40 to 85 | |
|||
| ±50 | -40 to +125 | ||||||||
愛普生無源晶振型號命名規則舉例
- AT型石英晶體諧振器的優點、缺點與愛普生的解決方法
AT型石英晶體諧振器的振蕩是典型的厚度變形振蕩，其理想的振蕩狀態是只在中央部分振蕩，而周圍部分不產生振蕩。對于MHz 頻帶中較低頻帶的 AT 型石英晶體諧振器，大多使用倒角加工，使石英片的中央部分與周圍的厚度不同，從而獲得該效果。通常，石英晶振制造商更多使用AT型石英晶體諧振器。
AT型無源貼片晶振的優點在于：
①在常溫范圍內有拐點，頻率在較寬的溫度范圍內保持穩定；
②覆蓋的高頻范圍較寬；
③與石英片的長寬尺寸無關，只需控制石英片厚度就能獲得所需高頻，因此適于小型化；
④只需旋轉 Z軸就能進行石英片切割，便于生產。缺點：常規AT晶振的頻率輸出范圍在較小，通常機械性研磨實現批量、穩定生產的頻率限度為以基波起振 50MHz 左右（石英片厚度為約 30μm）。但是，若要從 AT型石英晶體直接起振高頻，則需將石英片加工得很薄。這在加工方法和機械性強度等方面存在著制約。

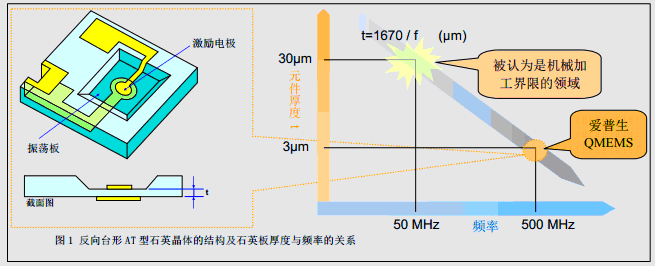

愛普生晶體諧振器的解決方案：為了獲取更大的頻率輸出，目前EPSON采用其獨有的"QMEMS"技術，生產出只將振蕩部分加工變薄的反向臺形 AT 型石英晶體，生產出只將激勵部分加工成幾微米的反向臺結構，使用高次振動的振動模式（三次諧波）達到 50MHz 至 150MHz，既保證了芯片的強度又能以基波起振高頻，由此產生高頻、穩定的基準信號。
- 愛普生車規級晶振SG2520CAA：智能汽車電子系
愛普生晶振SG2520CAA是一款專為汽車應用設計的石英晶體振蕩器（SPXO），小體積晶振尺寸2.5x2.0mm四腳貼片晶振，有源晶振，電源電壓1.6V至3.63V，提供1MHz至75MHz的廣泛輸出頻率范圍，并能在-40°C至85°C（部分型號可達125°C）的寬溫度范圍內保持穩定工作，具有超小型，輕薄型，低抖動，低功耗，低耗能，低損耗，低電源電壓等特點，SG2520CAA貼片晶振被廣泛應用于ADAS、車載通信、信息娛樂等關鍵領域。...
- 愛普生8038貼片陶瓷晶振MC-306：32.768KHz頻
8038貼片陶瓷晶振，時鐘晶體KHz頻率范圍晶體，小型封裝，高性能具備優良的耐熱性，可達工業級溫度符合RoHS標準，綠色環保。8.0*3.8mm的石英晶體同款型不同品牌的產品有很多，但其中度比較高的是來自日本EPSON品牌的MC-306晶振，MC-306是一款32.768k晶振，四腳貼片晶振，黑色陶瓷表面的外形的石英晶體諧振器，無源晶振，工作溫度-40℃至+85℃，具有小體積輕薄型，耐熱性及耐環境特性特點，被廣泛用于計時(時間基準)，鐘表電智能手機，儀器儀表，微波爐，空調，電冰箱，平板電腦等。...
- SG5032CCN系列有源晶振標準頻率值表
當前愛普生電源電壓5V的貼片有源晶振主要是SG5032CCN。隨著節能的需求，3.3V乃至更低的電壓電壓已經被廣泛采用所有SG5032CCN的需求量呈下降趨勢。目前EPSON批量供貨的5V 5032貼片有源晶振主要有10MHz，16MHz和20MHz三個標準頻率。其他頻率訂貨需要與通過商南山電子等愛普生晶振代理與原廠溝通協調。...
- 溫度采樣熱敏晶振FA1612AS的特點和應用
今天江蘇南山向大家介紹一款愛普生溫度采樣熱敏晶振FA1612AS，也被業界稱為熱敏晶體1612。FA1612AS熱敏晶振，現在主推的有兩個頻率，分別是38.4MHz熱敏晶振，76.8MHz熱敏晶體。 眾...
