貼片壓控晶振VCXO的頻率控制和類型

從名稱本身來看，貼片壓控晶振VCXO很明顯，振蕩器的輸出瞬時頻率由輸入電壓控制。它是一種晶體振蕩器，根據給定的輸入直流電壓，它可以在很大的范圍內（幾百赫茲的千兆赫茲）產生輸出信號頻率。

壓控振蕩器的頻率控制

通常使用許多形式的VCO。它可以是RC振蕩器或多振動器類型，也可以是LC或晶體振蕩器類型（晶體振蕩器型號）。然而; 如果是RC振蕩器類型，則輸出信號的振蕩頻率將與電容成反比。

可以說隨著輸入電壓或控制電壓的增加，電容減小。因此，控制電壓和振蕩頻率成正比。即，當一個增加時，另一個將增加。

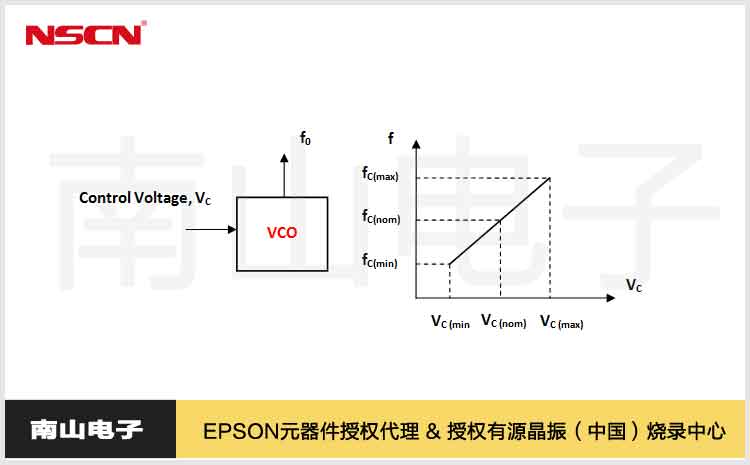

上圖是壓控振蕩器的基本工作原理。在這里，我們可以看到，在以V C（nom）表示的標稱控制電壓下，振蕩器以其自由運行或正常頻率f C（nom）工作。當控制電壓從標稱電壓降低時，頻率也會降低，而當標稱控制電壓增加時，頻率也會更高。

所述可變電抗器二極管，其是變?nèi)荻O管（在不同的電容范圍提供）被用于獲取此可變電壓實現。對于低頻振蕩器，電容器的充電速率 使用壓控電流源來改變電壓以得到可變電壓。

壓控振蕩器的類型

可以根據輸出波形對VCO進行分類：

諧波振蕩器

弛豫振蕩器

諧波振蕩器

諧波振蕩器產生的輸出波形為正弦波。這通常可以稱為線性壓控振蕩器。示例是LC和晶體振蕩器。這里，電容的的變?nèi)荻O管是由所述改變電壓是跨二極管。這進而改變了LC電路的電容。因此，輸出頻率將改變。優點是相對于電源，噪聲和溫度的頻率穩定性，頻率控制的準確性。主要缺點是無法在單片IC上輕松實現這種類型的振蕩器。

弛豫振蕩器

諧波振蕩器產生的輸出波形為鋸齒形。這種類型可以使用減少的組件數量來提供較大的頻率范圍。主要用于單片集成電路。張弛振蕩器可以具有以下拓?fù)洌?/p>

基于延遲的環形VCO

接地電容器VCO

發射極耦合VCO

這里; 在基于延遲的環形VCO中，增益級以環形形式連接在一起。顧名思義，頻率與每個階段的延遲有關。第二種和第三種VCO的工作原理幾乎相似。每個階段所花費的時間與電容器的充放電時間直接相關。
