壓控振蕩器（VCO）的工作原理

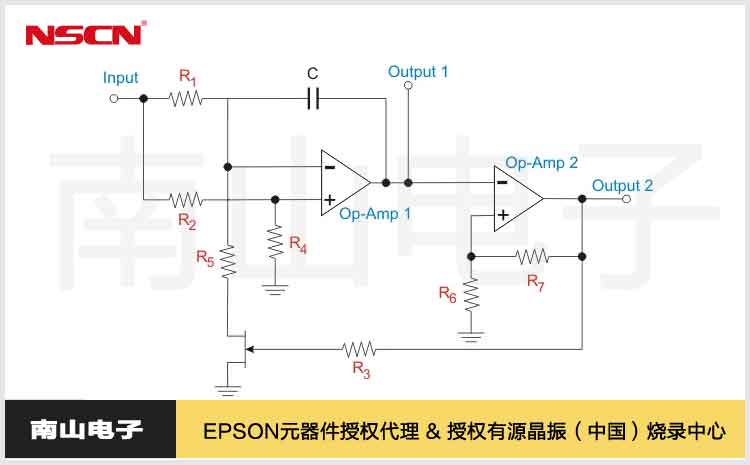

壓控振蕩器電路可以用變?nèi)荻O管、晶體管、運算放大器等許多壓控電子元件來設計。這里，我們將討論使用運算放大器的壓控振蕩器（晶體振蕩器）的工作原理。電路圖如下所示。

這種壓控振蕩器（貼片壓控晶振VCXO）的輸出波形是方波。我們知道輸出頻率與控制電壓有關。在這個電路中，*一個運算放大器將起積分器的作用。分壓器布置在這里實現。因此，作為輸入的控制電壓的一半被提供給運算放大器1的正極端子。負極端子保持相同的電壓水平。這是為了維持通過電阻器的電壓降，R1為控制電壓的一半。

當MOSFET處于導通狀態時，從R1電阻器流過MOSFET的電流。R2的電阻只有R1的一半，電壓降相同，電流是R1的兩倍。因此，額外的電流會對連接的電容器充電。運算放大器1應提供逐漸增加的輸出電壓，以提供該電流。

當MOSFET處于關斷狀態時，從R1電阻器流過電容器的電流被放電。此時從運算放大器1獲得的輸出電壓將下降。結果，產生三角形波形作為運算放大器1的輸出。

運算放大器2將作為施密特觸發器工作。這個運算放大器的輸入是三角波，它是運算放大器1的輸出。如果輸入電壓高于閾值電平，運算放大器2的輸出將為VCC。如果輸入電壓低于閾值電平，運算放大器2的輸出將為零。因此，運算放大器2的輸出將是方波。

壓控振蕩器的應用（晶體振蕩器型號）

函數發生器

鎖相環

音調發生器

移頻鍵控

頻率調制
