點擊下載：規格書 （PDF格式；460kb）點擊下載：應用指南 （PDF格式；699kb）

核心特點：內置晶體諧振器；低成本晶振；低功耗晶振；工業級晶振；I2C接口

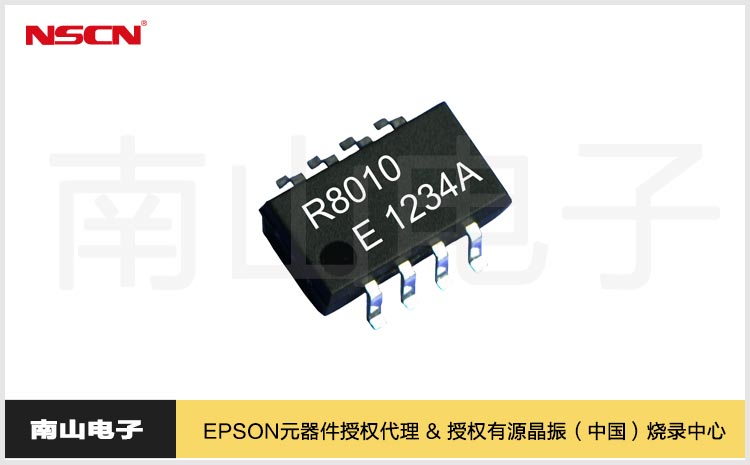

RX8010SJ是愛普生電子元器件中一款性價比高，用量大的8引腳實時時鐘模塊，內置32.768kHz石英晶體，用于各種計時電路。

• 接口類型
  • I2C-Bus接口。(高速總線規格400kHz)
• 頻率輸出功能
  • 可選擇輸出為 CMOS 輸出, 或 開漏輸出
  • 可選擇輸出頻率為32.768 kHz, 1024 Hz, 或 1 Hz.
• 定時器功能
  • 定時器功能的時間可設置為：1/4096 秒至65535 時間鐘范圍內。
  • 時間周期:1h, 1min, 64Hz, 4096Hz。
  • 發生事件時、自動記錄到TF-bit，/IRQ1,或 /IRQ2 端子輸出。
• 警報器功能
  • 通過組合使用日、時與分，可實現報警設置。
  • 發生事件時、自動記錄到TF-bit，/IRQ1 端子輸出。
• 用戶RAM
  • 128 bit (8 bit x 16, SRAM)

RX-8010SJ內置32.768kHz 晶體單元(頻率精度預調整)

?接口類型 :I2C-Bus接口（Max：400kHz）

?工作電壓范圍 :1.6V ～ 5.5V

?寬計時器電壓范圍 :1.1V ～ 5.5V

?低待機電流 :160nA / 3.0V (Typ.)

?頻率輸出功能  :C-MOS 輸出 / 開漏輸出（32.768 kHz, 1024 Hz, 或 1 Hz.）

?時鐘精度 : 5 ±23ppm  @  Ta=+25°C   VDD=3.0V

?內置用戶RAM  :128 bit (8 bit x 16, SRAM)

?包括時刻、日歷、警報器、定時器電能等。

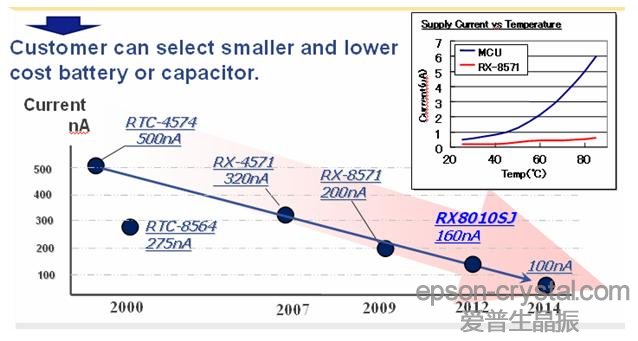

?功耗：160nA


0.47F電容作為后備電源供電的情況下，MCU內置RTC可支持工作3周，而RX-8010SJ可以支持工作3個月時間，具有更持久的斷電續航能力。

愛普生為RX-8010SJ實時時鐘模塊準備了Linux 驅動.下載地址：http://www.epson-crystal.com/FAQ/9.html

*依據來自LMI(Linux Mark Institute)的授權使用Linux®的注冊商標

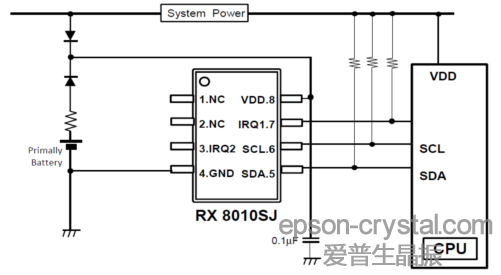

典型硬件設計：

RX8010SJ引腳端子說明：
