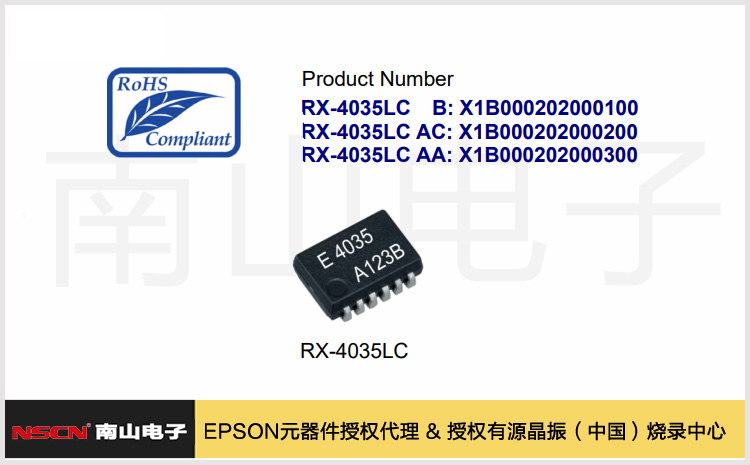

在傳感器系統中，傳統分立實時時鐘電路存在體積大、功耗高、設計復雜等問題。EPSON推出的RX-4035LC實時時鐘模塊創造性地利用C-MOS技術，將諸多功能糅合進一個尺寸僅為3.6x2.8mm的超小封裝中，同時保障高穩定性與高性能。下面南山電子就給大家介紹一下RX-4035LC這款出色的實時時鐘模塊：

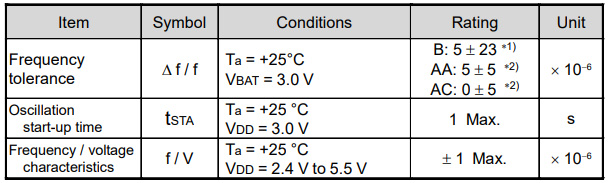

±5ppm頻率偏移，提供超高穩定性

RX-4035LC模塊的穩定性表現突出，它擁有在+25℃下，低至±5ppm的超低頻率偏移性能，折算僅為13秒/月！優異的頻率偏移特性，保證了產品運行中的持續穩定性，還能保障產品批次間的一致性，消除批次差異帶來的不穩定，對低功耗傳感器而言，能避免時鐘偏移影響數據采集與上報頻率。

集成電源管理，優化系統成本

RX-4035LC的另一大亮點在于其高效的主備電一體管理，為成本優化提供了支持。其內置了主備電源管理，在主電源異常發生時，可以自行切換到備用電源供電，以保證在任何情況下都能為系統提供持續穩定的時鐘源。而且，RX-4035LC還集中了備用電源充電管理功能，僅需外部簡單連接可充電儲能器件至備用電源引腳，即可實現備用電源充放電管理，大幅削減外圍器件，降低系統復雜度與BOM成本。

極致低功耗，延長設備續航

RX-4035LC的整體功耗也同樣出色，在C-MOS先進工藝的加持下，做到了VBAT=3V時，低至400nA的典型靜態電流。相對于傳統分立式實時時鐘電路的μA級別功耗，直接減少了一個數量級。對于低功耗傳感器而言，這種超低功耗特性尤為重要，可以極大地提升產品整體續航，對于動輒要求運行續航以年為單位的應用場景非常合適。

豐富功能接口，滿足復雜應用

在功能接口方面，采用1MHzSPI總線接口的RTCRX-4035LC，內置頻率可調的32.768khz晶振單元。它還具有事件檢測和時間戳功能，可用事件檢測中斷輸出，具備雙重時間檢測終端，每個終端都有一個去抖動電路。此外，它支持時鐘輸出，有鬧鐘、定時中斷功能，CLKOUT輸出由VDD供電的32.768kHz時鐘，為復雜的系統應用提供了靈活的計時與中斷解決方案。

產品特性：

• 內置32.768kHz晶振單元
• 頻率調整精度：±5×10-6（Ta=+25℃）
• 接口類型：SPI總線（1MHz）
• 工作電壓范圍：2.4V~5.5V
• 計時電壓范圍：1.0V~5.5V
• 備用電流典型值：400nA/3V
• 支持一次性完整時間戳和中斷
• 雙事件檢測端口：每個終端都有一個去抖動電路
• 自動電源切換功能：當VDD＜2.4V時，內部電源切換到VBAT

典型應用：

• 時鐘
• 測試設備

南山電子是愛普生元器件授權五星級核心代理商，歡迎咨詢RX-4035LC實時時鐘模塊，如需更多產品信息，請致電咨詢0519-87106600或者聯系網站在線客服。
