現在汽車電子化越來越普及，不管是儀表系統還是車載導航，內部的微控制器（MCU）都得靠精準穩定的時鐘源才能正常工作。汽車儀表系統的電路設計里，空間十分緊張，所以選一款穩定性強、體積小的晶振尤為關鍵。愛普生（EPSON）元器件核心授權代理商南山電子給大家推薦愛普生的 MC-30A 晶體振蕩器，正好能滿足這類車規級應用的嚴苛要求。

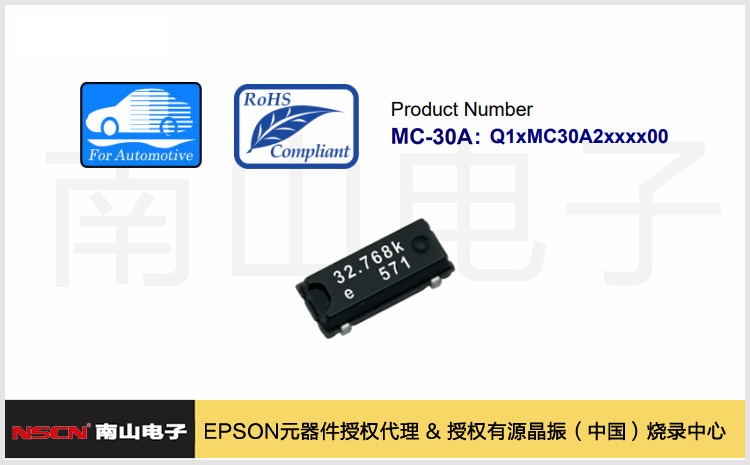

愛普生MC-30A車規晶振的優異特性：

• 高穩定、長壽命：MC-30A 可輸出穩定的32.768kHz頻率，頻率公差為±20×10-6，±50×10-6。其頻率溫度系數僅為-0.04x10-6/℃²，輸出頻率受溫度的影響較小，并且晶體老化率僅為±3x10-6/年，具有較長的使用壽命。
• 功耗低：MC-30A的激勵功率最大為1µW，工作溫度為-40-85℃，可滿足儀表MCU低功耗的應用需求。
• 封裝小巧：采用表貼封裝，尺寸為8.0×3.8×2.54mm，超小的尺寸封裝可節約系統占用空間。
• 負載電容小：負載電容低至6pF，有利于避免MCU出現誤操作的情況。

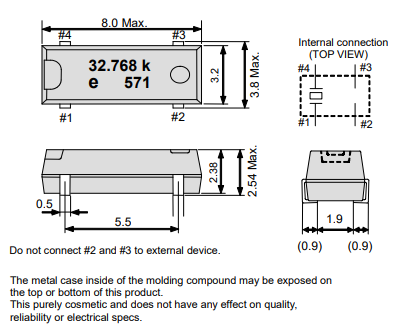

MC-30A外部尺寸：

應對汽車儀表系統的“小空間、高要求”挑戰

在汽車儀表系統的設計中，最需關注的就是系統整體的功耗以及工作穩定性，同時還要兼顧儀表PCB電路板的體積參數問題。一般儀表的PCB面積參數約為30*13mm，除去功率器件，主控周邊的空間較小。為了滿足設計需求，從細微處入手，應該選擇小尺寸、高可靠性的晶振。
在應用方面，MC-30A需要配置濾波電容使用，其標準負載電容值為12.5pF，串聯電阻最大為50kΩ，數值較小，可滿足起振要求。更重要的是，MC-30A符合AEC-Q200被動元件汽車級品質標準認證，滿足汽車儀表系統的全部使用需求。

保障車載導航系統的精準與可靠

隨著汽車制造技術的不斷升級，中高端汽車均配備了車載導航系統。其原理是通過內置的GPS天線以及地圖數據，利用GPS衛星信號確定車輛位置，為車主提供導航、路線計算等服務。在車載導航系統的原理框圖中，對于微控制器（MCU）及陀螺儀傳感器等模塊，均需要與時鐘振蕩電路配合使用。 在車載導航這類對功耗要求高的系統中，時鐘電路通常會降低增益來省電，但這會削弱電路的抗干擾能力，容易受到噪聲影響導致MCU出錯。在這種情況下，就需要考慮選用像MC-30A這樣低負載電容的晶體振蕩器，它更容易起振，哪怕系統處于低功耗狀態，也能持續提供清晰、穩定的時鐘信號，從而確保導航系統的準確與可靠運行。

總的來說，愛普生MC-30A這款晶振的尺寸小，頻率穩定性好，功耗也低，同時還通過了AEC-Q200車規認證。這些優點讓它能很好地應對汽車儀表和車載導航系統的嚴苛要求，是現代汽車電子設計中一個靠譜的時鐘源選擇。作為愛普生官方推薦代理商，南山電子提供愛普生晶振全系列供應，提供樣品零售服務，如需獲取實時報價或技術支持（如選型指導、電路設計建議），可通過官網在線客服咨詢。
